項目概述

劍閣自來水廠是川投下屬企業，承擔著老城區居民生活用水。為了更好的管理生產，新增出水口流量監測。由于生活供水需要停水很是麻煩，再加上他們使用的管道內部水泥襯里；所以我們選擇了插入式超聲波流量計。這款產品使是我們單位主推的一款高性價產品，不僅可儀帶壓不斷流安裝，不受管道內部襯里影響。而且檢測精度高，傳感器防護等級達IP68級。

現場安裝及步驟：

1、把管徑（內徑）、壁厚選0.00001、安裝方式等參數輸入流量計表頭計算出兩個傳感器之間的距離，然后焊接底座套上球閥。

注：兩個底座必須在管道兩側最大點，使處于同一個平行線。

2、把球閥與底座相連，球閥另一端連接帶壓開孔器。

3、開好孔后吧前端和后端傳感器分別插入閥門中，前端傳感器為水流方向，兩個傳感器斜面相對應。

4、通過調整傳感器深淺和對應斜面的角度達到理想測量結果。

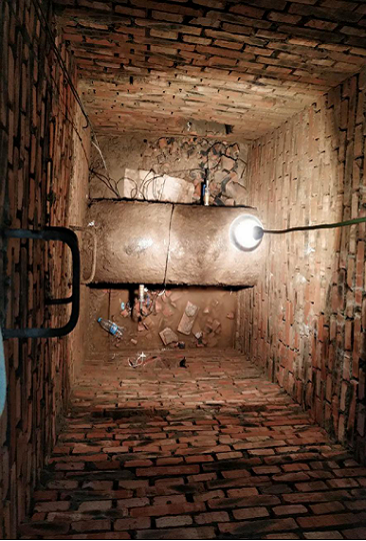

現場圖片

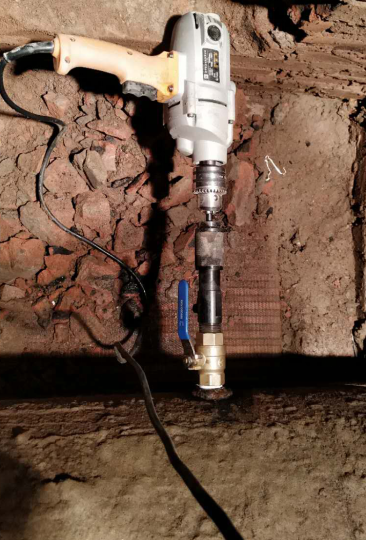

打孔示意圖                               打孔示意圖

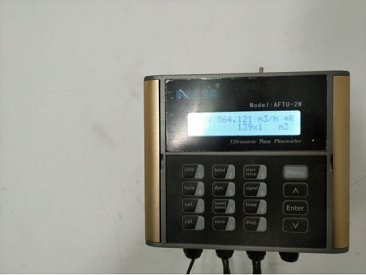

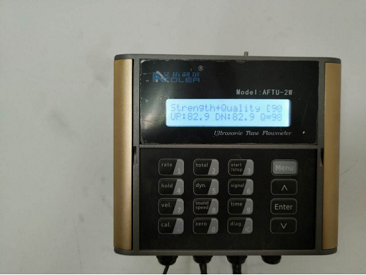

流量計主機安裝現場圖                              流量計主機安裝現場圖
