超聲波明渠流量計由明渠流量主機及超聲波探頭兩部分構成，中間通過電纜相連。超聲波探頭利用聲波反射原理來檢測量水堰槽內的液位，明渠流量主機通過響應公式計算出流經堰槽的水流量。

超聲波明渠流量計為非接觸式儀表，可應用于地下水系統流量監測、工業污水排放監測等，準確檢測明渠流量。

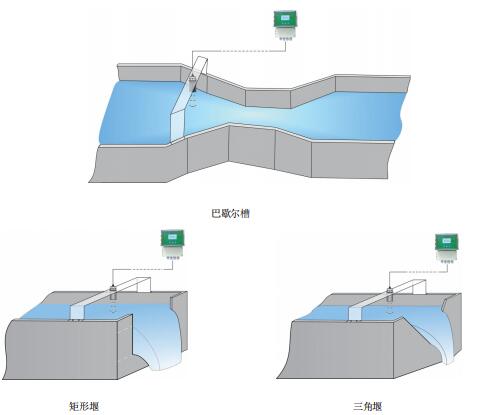

超聲波探頭安裝在堰槽上部（參見圖1），其周期性向液面發射一束超聲波，該束聲波到達液面后被反射由探頭接收，主機測得該過程的傳播時間t，根據已知聲速v即可得出液面至探頭的距離d（測距值），在已知探頭至堰槽底部距離即安裝高度H的前提下，即可換算出液位高度h，計算公式為： h = H– d      d=V*t/2

 其中:   h: 液位值    d: 測距值  V：聲速   t：傳播時間

容器內的氣體溫度對聲速有一定影響，所以還應測出氣體溫度T，以修正聲速V。

對于確定的量水堰槽，其流過的液體流量與當時的液位為確定的函數關系，即 Q= h(x) ，Q為瞬時流量，h為液位值。

主機根據確定的堰槽類型，即可根據液位獲得流量值。

環境氣體溫度對聲速有一定影響，所以還應測出氣體溫度T，以修正聲速V。

超聲波明渠流量計對流量的測量，首先是測出探頭至液面的距離，之后通過換算得出液位值，再換算得出流量值，了解這一點對儀表的安裝調試很重要。

◆非接觸式測量，超聲波探頭不與被測介質接觸，無磨損、腐蝕等風險，使用壽命長、維護簡便。

◆檢測精度高，流量計量準確，明渠流量隨液位按1mm的精度檢測，液位每1mm的變化，明渠流量隨之變化。

◆適應多種堰槽：分別支ISO版本的各種堰槽：巴歇爾槽、三角堰（30°/40°/60°/90°/120°）、有邊/無邊矩形堰（可自定義寬度），可輸入自定義流量關系公式。

◆大屏帶背光圖形液晶顯示，中/英文可選菜單系統。

◆流量單位可設定，累計流量可修正，等多種實用自定義設置。

◆編程簡單，易于操作。

◆探頭防護等級IP68。

◆探頭抗干擾能力強，低盲區、高靈敏度，與主機連線長可達1000米。

◆明渠流量主機功能強，可提供最多6個繼電器開關量信號，累積流量的脈沖輸出。

◆可提供MODBUS-RTU數字信號。

◆可提供手操器，操作方便。

◆可定制太陽能供電、無線傳輸功能。

主機技術參數

堰槽協議：ISO版：巴歇爾槽（1~23號），有邊/無邊矩形堰（30°/45°/60°/90°/120°），自定義堰槽。

國版：巴歇爾槽（1~25號），矩形堰（25/50/75/100cm），直角三角堰，自定義堰槽。

◆液位分辨率：1mm

◆液位誤差：1mm或滿量程的0.2%（取最大值，平靜水面）

◆顯示方式：圖形液晶顯示（帶背光）

◆瞬時流量顯示范圍：0.000～999999 L/s,m3/h或m3/m

◆累積流量顯示最大值：99999999.9 m3/h

◆模擬信號輸出：一路DC4-20mA電流，對應于瞬時流量

◆負載電阻：  0～500Ω

◆數字通信：  RS485串行通信，標準MODBUS-RTU協議

◆繼電器輸出： 上限、下限報警和控制（瞬時流量和水位）；可設定高位、低位、脈沖輸出及故障報警等

◆ 繼電器模式： 常開/常閉（可設定）

◆繼電器數量： 最多6個

◆繼電器規格： 5A  250VAC/30VDC

◆ 供電電源：

直流：DC24V（±5%）  0.2A；交流：AC220V（±20%）  0.1A

◆檢測周期：1秒（可調）

◆環境溫度：-40℃ --+70℃

◆外殼材料：ABS

◆外殼保護等級：IP67

◆電纜密封套：PG9/PG11/PG13.5

◆參數設定方式：3位有感按鍵

◆安裝方式：墻掛式

◆外型尺寸：250*185*125mm

超聲波探頭參數

◆量程：0.00-4.00m

◆盲區：0.20m

◆工作溫度范圍： -40℃ ～ +75℃

◆外殼防護等級：IP68

◆外殼材料：ABS/PVC/PTFE

◆探頭耐壓范圍： 0.2Mpa

◆探頭引出電纜：標準長度為10米（可訂貨加長至1000米）

◆探頭發射波束角：10o(3db)

◆探頭加長：20cm或訂貨確定（寒冷地區安裝選用）

◆ 安裝方式：螺紋（配螺母）或法蘭

◆  螺紋尺寸：G2A

◆ 法蘭尺寸：DN65、DN80
